… долго в общем собирался.
Написать меня вдохновила ekatarios и ее пост «Пятиметровый шатер на 3D-принтере»
Я тоже задумался о мобильном куполе.
И вариант из ПВХ тоже рассматривал.
Что удивительно, я месяц назад закончил подобный проект — напечатал пятиметровый шатер на 3D принтере.
Ну, не то что бы напечатал…
Все началось когда я работал инженером в проектном институте ФСБ.
Как-то я застал одного из коллег за разглядыванием купольных домов.
И сразу же загорелся.
Каждый мечтает о собственном доме, в особенности те, кто как я, мотается по съёмным комнатам и в лучшем случае квартирам. Места катастрофически не хватает. Хочется и спальню, и кухню, и гараж самоделкина, и студию звукозаписи…
В общем свой дом это выход из данной ситуации.
Все мы знаем, все мы понимаем, что сферическое в вакууме это идеал. А сферический дом… В общем все сложилось.
Начал читать, изучать.
Самым кошерным казался вариант goodkarma, как узнал потом — хороший рез, но в тоже время самым недостижимым.
Нужны точные станки. По самым скромным прикидкам на торцовку и рейсмус надо выложить сотэн деревянных, а это почти две зарплаты инженера.
Пока суть да дело, оказался я в конно-драматическом театре «ВелесО» Е. Ткачука. Там-то дело и сдвинулось с мертвой точки раздумий.
К тому моменту мне подарили 3D принтер flyingbear p905. Но выбирал сам 🙂
Принтер оказался «такое себе». И следующим у меня стал AnyCubic kossel, на линейных направляющих, с большой зоной печати. И это была… АААА! ДЕЛЬТА!
Удивительное ощущение наблюдать как робот делает то, что ты неуклюже делал в детстве паяльником, но гораздо круче если это работает дельта.
Собирать заставил Наташу и Лолиту.
Сам пил пиво и наблюдал.
В общем восторг.
Примерно в это же время появился в нашем ВелесО персонаж Тик, у нас тут время от времени то появляются, то исчезают разные примечательные персонажи.
Тик был примечателен тем, что крутил фаеры, пулял огнем из огнемета и самое главное любил делать вещи руками.
Не припомню, как зашло дело о куполах, может в это время у нас, под тяжестью снега рухнул манеж, может просто, под портвейн.

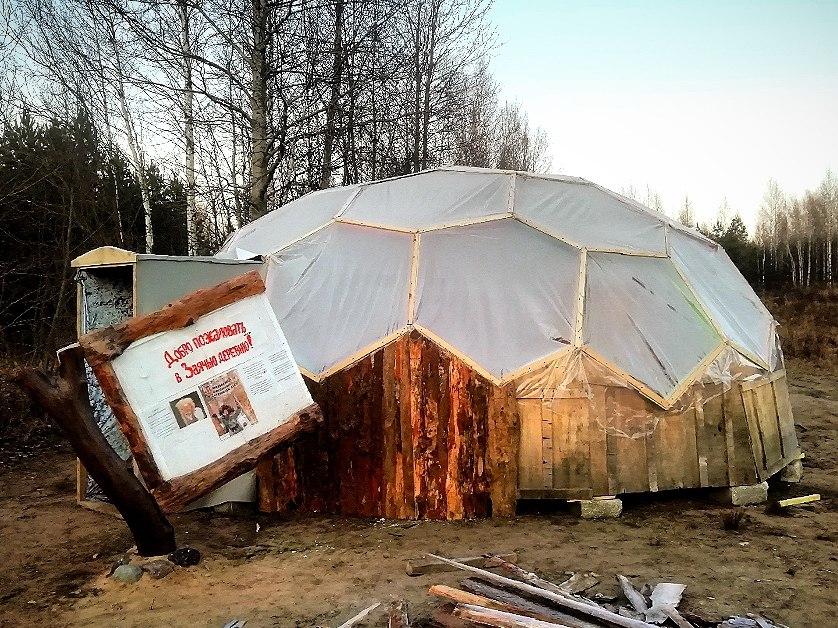

Тик очень захотел полусферу из фуллеренов, что в разы сложнее, и диаметром 7,2м.
Эти параметры он долго вынашивал, обдумывал, обкумекивал. Я чем мог помогал.
Результат на лицо, все вышло и достаточно не плохо.
И это только первый пробный.
В общем круто. Меня вдохновило.
В процессе возведения сферы Тика, я задумал воплотить и свой вариант.
Поменьше и подругому.
Диаметр и частоту разбиения выбрал исходя из соображения уменьшить отходы и соответственно сэкономить. Т.е. из технико-экономических показателей.
Итого:
Диаметр 5,2м
1/2 сферы
Райзер 0,6м
Высота в коньке 3,2м
Сечение бруска взял 20*40мм. Трех метровая палка резалась на две грани, обрезки по 1-2см.
Возник вопрос как же пилить.
Угол нужен в двух плоскостях, да еще особо замороченные, вдоль брус распускали под углом.
От последнего я отказался сразу, а вот с точностью решил заморочиться.
У Тика есть торцовка, но по его заверениям — врет, с чем он столкнулся при сборе своей сферы.
Я принял волевое решение пилить ручной обушковой пилой. Т.к. я заморочиться на этапе проектирования то элементов в сфере было всего 120.
Вот тут то и пригодился 3д принтер.
Замоделил и напечатал стусла. Всего 4 типа.
Тут Капучино заинтересовался яркими погремушками.
И т.к. собирался делать сферу разборной на болтах — напечатал хреновину для сверления в центре и перпендикулярно.
Когда материалы были на базе, мне пришла в голову мысль «а не попробовать ли торцовку выставлять по стуслам.» Я их спецом проектировал такими.
И все получилось.
Углы точные.
Выставлять легко и почти удобно.
В общем дня за 4 я все напилил, за пару дней собрал треугольники.
Обтягивал пленкой 150-200 микрон при помощи Лолиты. Ей достались от бабушки тайные знания по натягиванию пленки.

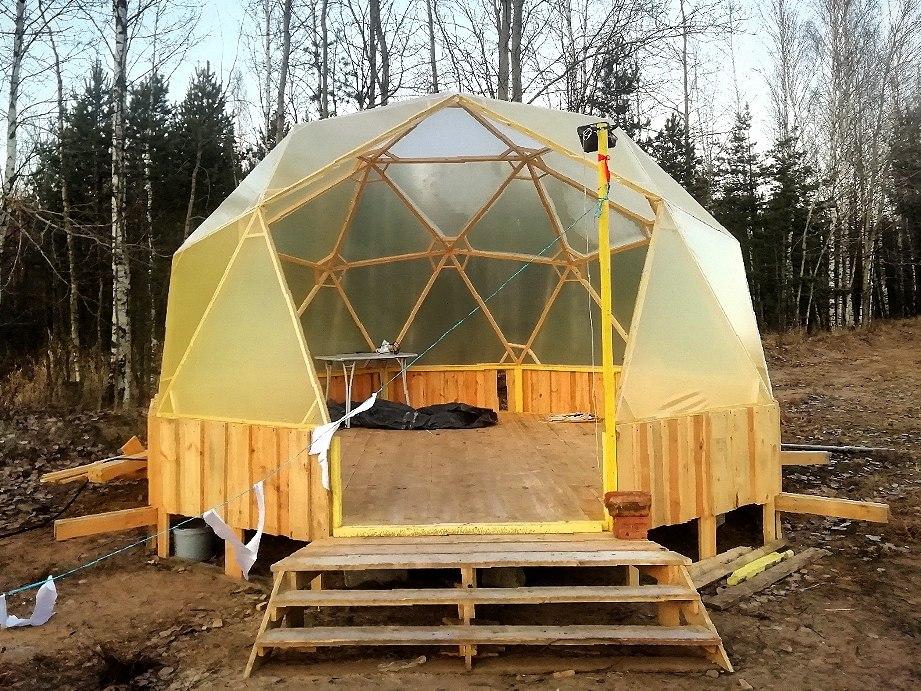

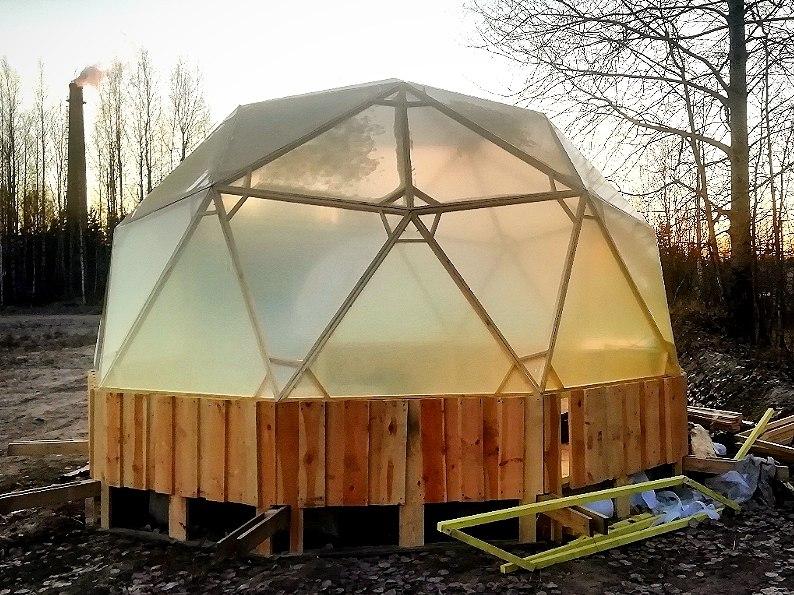

Мини сфера стояла на своем месте уже через две недели.

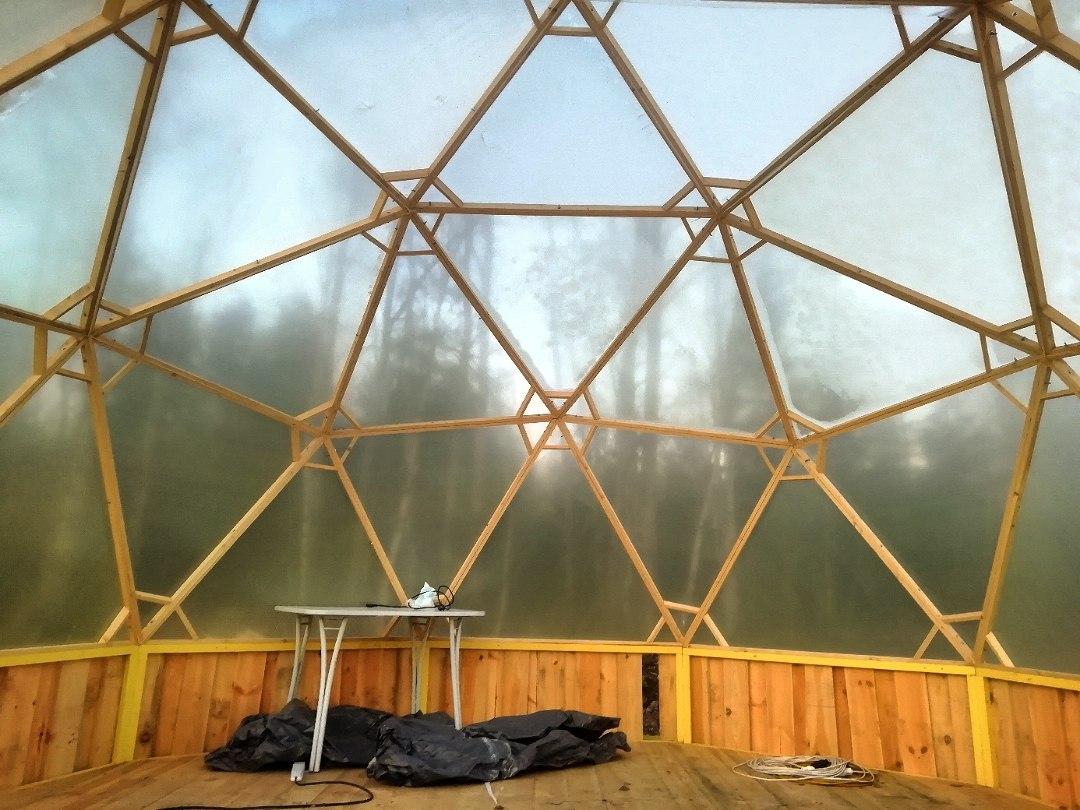

Пятиугольники вышли просто изумительно.
Но шестиугольники получились не очень. Зуд перфекционистка.
Похожи на штурмовики империи.
Но в общем все сошлось чётенько.
Есть нюансы, которые надо учесть в будущем, но я доволен до безумия.
Выводы: напечатал ли я шатер?
Почти.
